通过交换机组网

1. 网络交换机介绍

网络交换机（又称“网络交换器”），是一个扩大网络的器材，能为子网络中提供更多的连接端口，以便连接更多的计算机 具有性能价格比高、高度灵活、相对简单、易于实现等特点 以太网技术已成为当今最重要的一种局域网组网技术，网络交换机也就成为了最普及的交换机

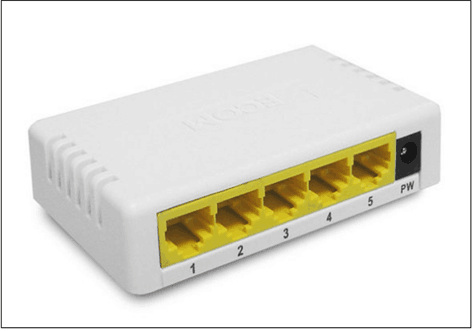

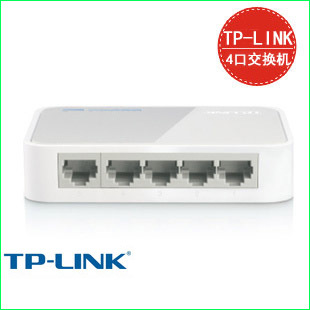

家用级：

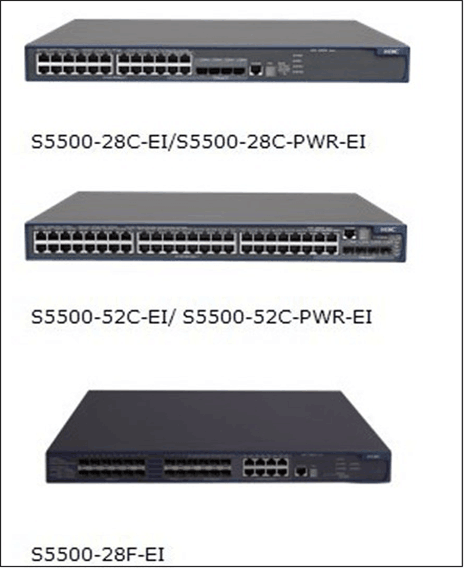

企业级：

交换机的作用：

• 转发过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口（如该数据帧为广播帧则转发至所有端口）
• 学习功能：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中

2. 通信过程（pc+switch）

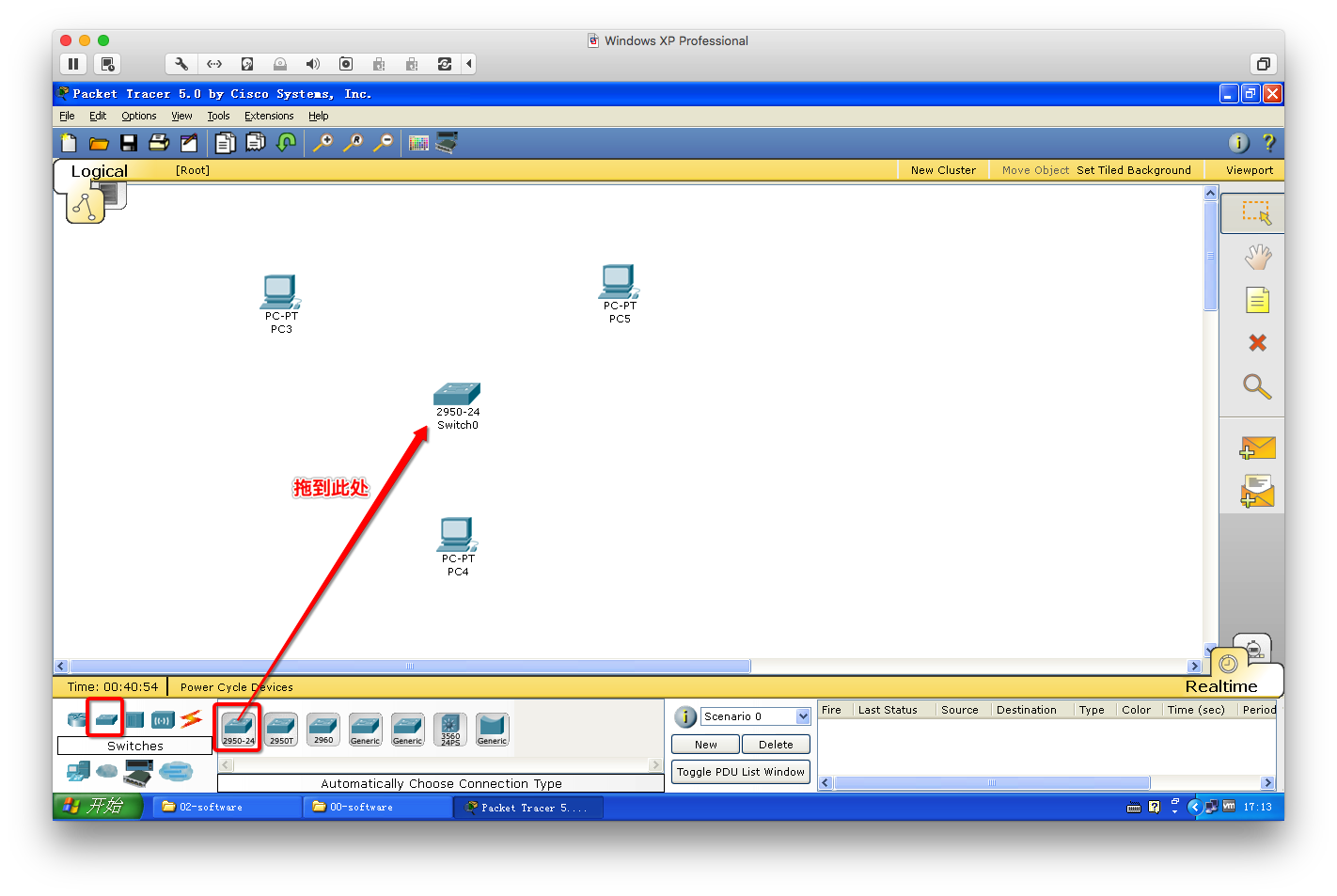

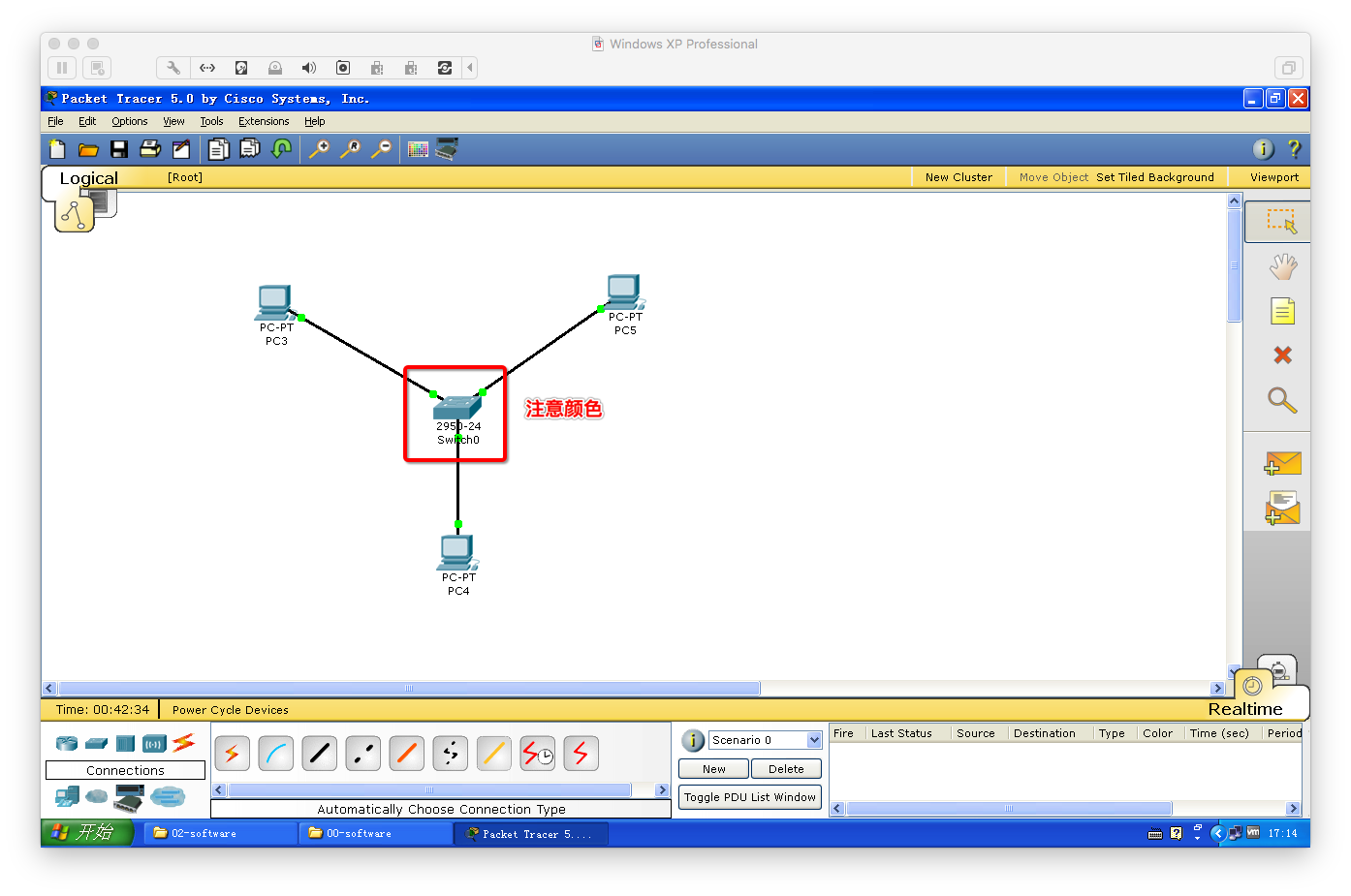

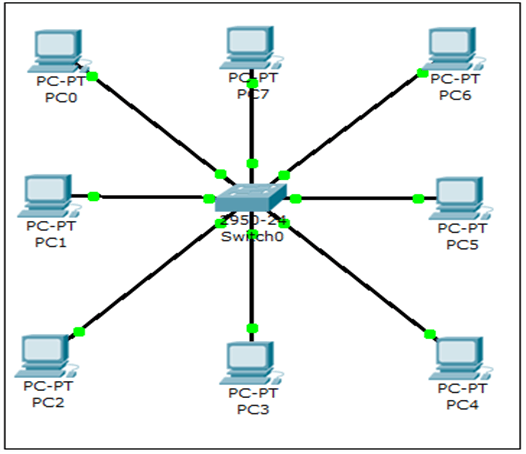

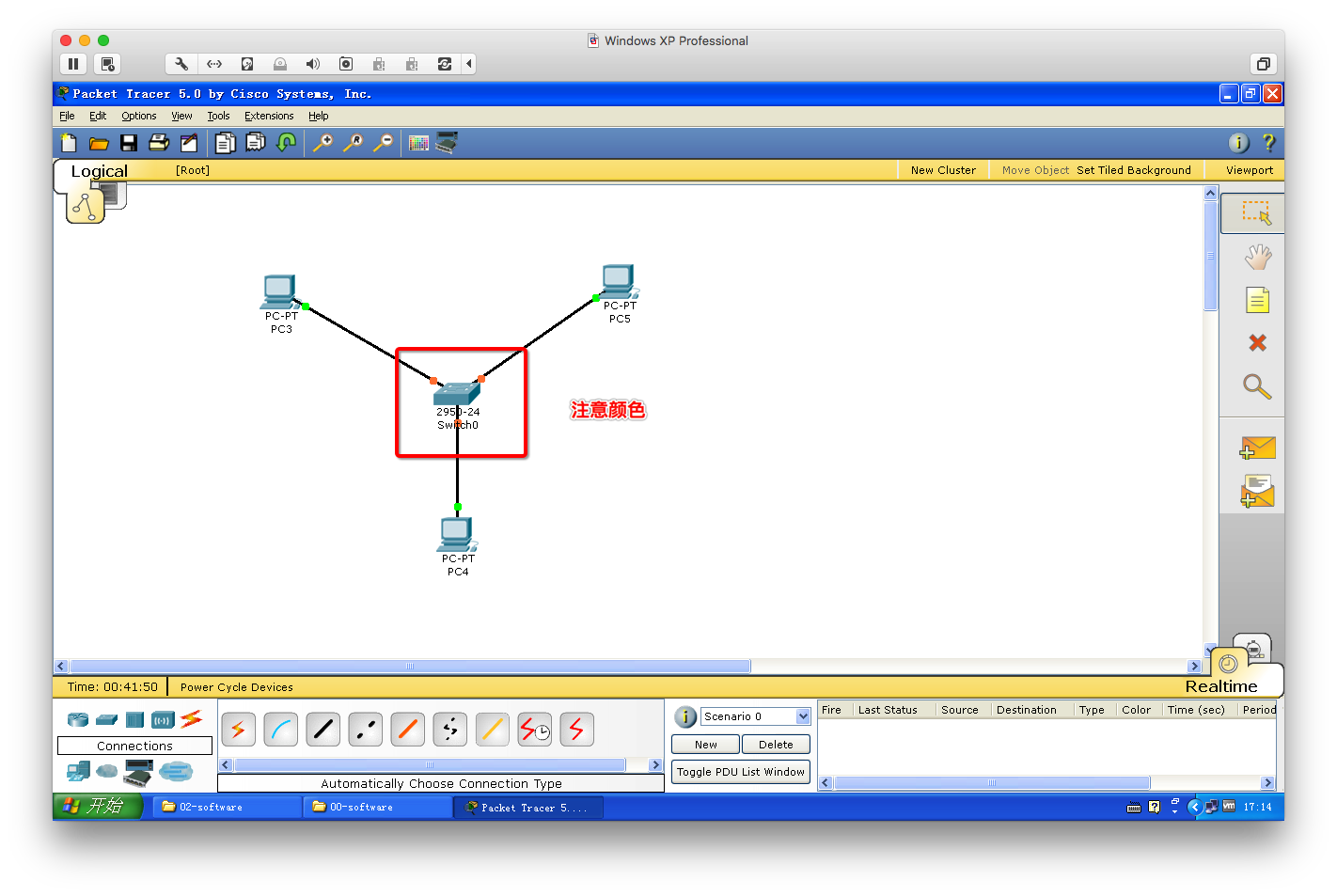

在Packet Tracer 中，完成如下图示的链接：

注意：

• 每台pc必须手动设置IP、netmask

  192.168.1.1/255.255.255.0 …… 192.168.1.8/255.255.255.0

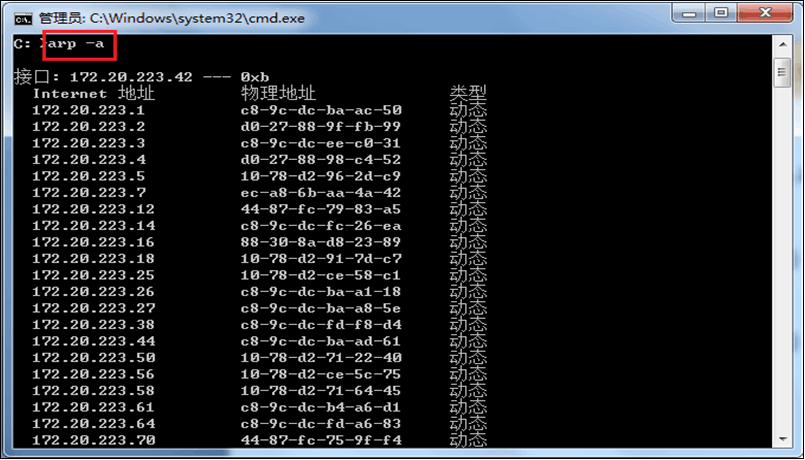

arp缓存表

• 每台pc都会有一个arp缓存表，用来记录IP所对应的的MAC

2. 总结

• 交换机能够完成多个电脑的链接
• 每个数据包的发送都是以广播的形式进行的，容易堵塞网络
• 如果PC不知目标IP所对应的的MAC，那么可以看出，pc会先发送arp广播，得到对方的MAC然后，在进行数据的传送
• 当switch第一次收到arp广播数据，会把arp广播数据包转发给所有端口（除来源端口）；如果以后还有pc询问此IP的MAC，那么只是向目标的端口进行转发数据
